2.2. Làm việc với Modul “cơ sở dữ liệu bản đồ”.

Bước 1: Chọn Quản lý bản đồ/Kết nối với cơ sở dữ liệu

Bước 2: Sửa lỗi cho bản đồ

2.2.1Sửa lỗi tự động.

Chức năng tự động sửa lỗi thông dụng trong bản đồ số như là:

- - Bắt quá (Overshoot)
  - Bắt chưa tới (Undershoot)
  - Trùng nhau (Dupplicate)

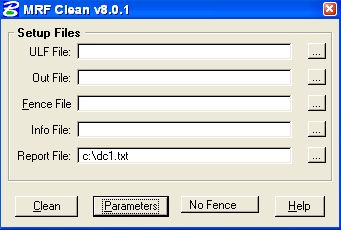

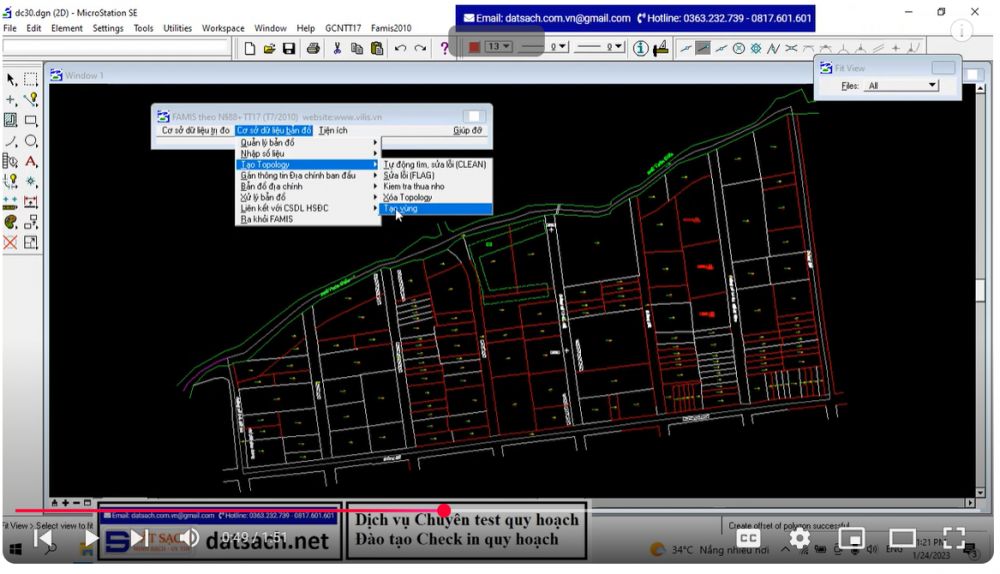

Chọn Tạo topology/Tự động tìm, sửa lỗi [Clean], xuất hiện màn hình MRFClean.

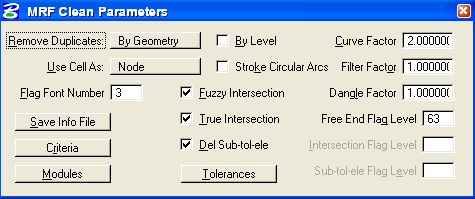

Chọn Parameter xuất hiện màn hình MRFClean Parameters

Ðặt chế độ Remove_duplicates:
- By attribute: tự động xoá các đối tượng bị trùng nhau về vị trí và có cùng một thuộc tính đồ hoạ (các thông số về lv, co, ln, wt giống nhau).
- By geometry: tự động xoá các đối tượng bị trùng nhau về vị trí kể cả khác nhau về thuộc tính đồ hoạ (các thông số về lv, co, ln, wt có thể không giống nhau).
Ðặt chế độ sử dụng cell.
- Node: cell được coi nw một điểm nút (node) trong những trường hợp Mrfclean xử lý những lỗi là các điểm cuối tự do

– Non-node: cell sẽ không được tính đến trong quá trình xử lý

Ðặt chế độ làm việc với level “By level”

– Khi ta đánh dấu x: Chỉ các đường trên cùng một level sẽ bị cắt tại các điểm giao giữa các đường

– Khi ta bỏ đánh dấu x: Các đường trên tất cả các level được chọn sẽ bị cắt tại các điểm giao giữa các đường.

Ðặt chế độ đổi các đối tượng có kiểu là arc thành linestring tích (X) vào Stroke_arcs
Ðặt chế độ tạo điểm giao

Fuzzy Intersection: Sửa các lỗi bắt điểm chưa tới. Khi điểm cuối của đường a nằm trong vùng sai số của b thì a sẽ chập vào b và cắt b thành 2 đoạn
True Intersection: Tạo các điểm giao giữa hai đường cắt nhau
Del_sub_tol_ele: Xóa bỏ tất cả các đường có độ dài nhỏ hơn hoặc bằng hệ số sai số (sửa các lỗi bắt quá đường)

Các thông số khác để mặc định.

Nhập hệ số xử lý cho mỗi level trong phần Tolerances (0.001).

1. Sửa lỗi bằng tay: Sửa lỗi các vị trí bị đánh dấu bằng cờ (Flag).

Chọn Tạo topology/Sữa lỗi [Flag], xuất hiện màn hình MRF Flag Editor.

- - Khai báo loại cờ (D, X, S)trong mục Flag_type
  - Khai báo level chứa cờ trong hộp Flag_level
  - Ðánh hệ số zoom vào hộp text Zoom_factor
  - Trong thanh Edit Status sẽ báo số lượng lỗi.
  - Ví dụ ở hình trên cho biết bản đồ có 4 lỗi,
  - và đang hiển thị lỗi thứ nhất.
Bấm Next tìm đến vị trí lỗi đầu tiên. Dùng các chức năng sửa lỗi của MicroStation để

sửa cho đến khi hết lỗi.
