Nội dung chính

I. MICROSATOIN

2.4. Nhóm lệnh vẽ chữ ( Text)

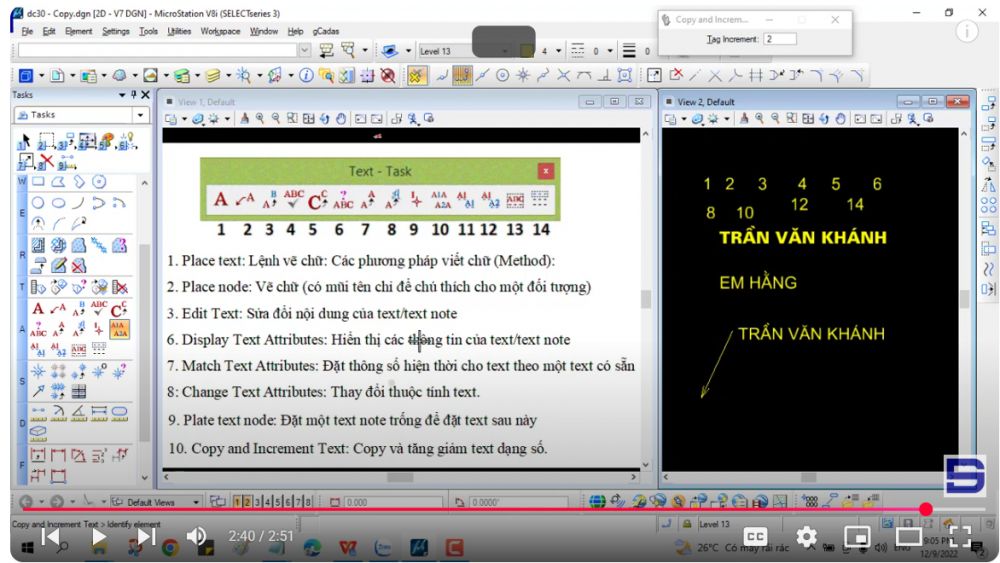

1: Place text: Lệnh vẽ chữ.

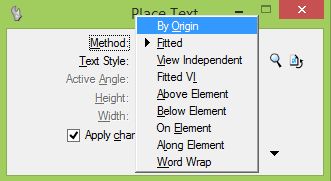

+ Các phương pháp viết chữ (Method):

– By Origin: Đặt text theo các thông số hiện thời.
– Fitted: Đăt text giữa hai điểm bấm chuột.
– View Independent: Đặt text theo các thông số hiện không phụ thuộc vào góc quay của màn hình.
– Fitted V(iew) I(ndependent): Kết hợp giữa hai chế độ Fitted và View
– Above Element: Đặt phía trên một đường thẳng.
– Below Element: Đặt phía dưới một đường thẳng.
– On Element: Đặt text trên một line, line string, shape, B-spline curve, hoặc multi-line với các thông số hiện thời.
Ví dụ:
– Along Element: Dọc theo đối tượng

Text được đặt trên/dưới của một đối tượng (curve, B-spline curve, arc, ellipse, line, line string, hoặc shape). Mỗi kí tự được đặt như một text độc lập tạo thành một nhóm đối tượng.

– Word warp: Đặt text theo rectange

2: Place node: Vẽ chữ (có mũi tên chỉ để chú thích cho một đối tượng)

3: Edit Text: Sửa đổi nội dung của text/text note

6: Display Text Attributes: Hiển thị các thông tin của text/text note

7: Match Text Attributes: Đặt thông số hiện thời cho text theo một text có sẵn (Sao chép thuộc tính)

8: Change Text Attributes: Thay đổi thuộc tính text

– Line Spacing: thay đổi khoảng cách giữa các dòng (dãn dòng).

Spacing: Thay đổi giãn cách giữa các ký tự
Slant: thay đổi độ nghiêng (Slant) của text
Underline: đặt và thay đổi chế độ gạch chân — Enable (có) hoặc Disable (không).
Vertical: đặt và thay đổi chế độ chữ đứng (vertical text) — chọn Enable (có) hoặc Disable (không).
View: Xác định định hướng của text với chế độ quay màn hình (rotating the view); Dependent: Quay text khi quay màn hình; Independent: Không quay text khi quay màn hình
Justification: Chọn kiểu canh lề (từ bên trái, từ bên phải, từ giữa…)
Fence: Liên kết với fence để thay đổi thông số cho các đối tượng chữ (xem thêm cách sử dụng fence)

9: Plate text node: Đặt một text note trống để đặt text sau này

10: Copy and Increment Text: Copy và tăng giảm text dạng số
