Nội dung chính

I. MICROSATOIN

BẢN ĐỒ_Nhập Số liệu đo đạc_Nhập số liệu đo đạc từ tệp văn bản trong gCadas

2.2.2 Nhập số liệu

· Từ tệp * . txt

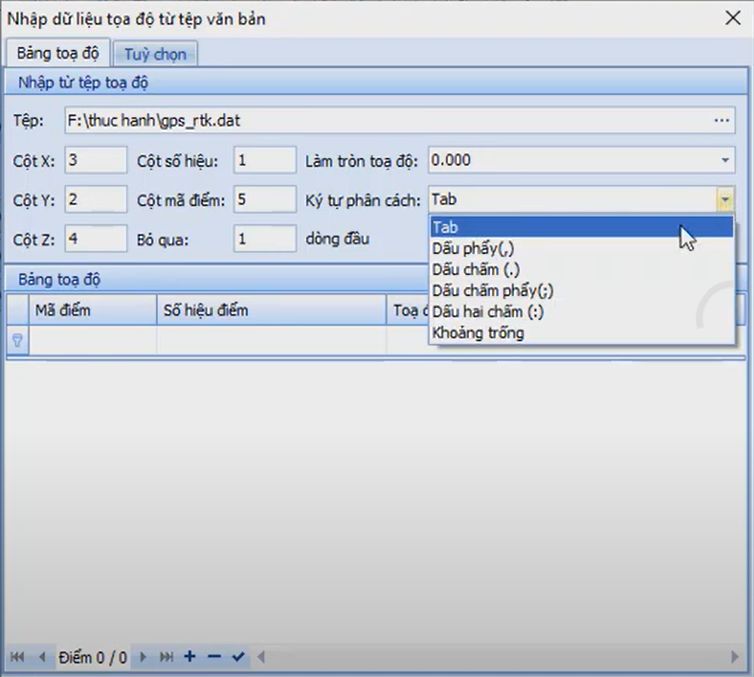

Khi đi đo đạc bằng máy toàn đạc người dùng sẽ phải triển các điểm đo vào file dgn để thực hiện nối vẽ các thửa đất sao cho đúng với thực địa. Phần mềm sẽ hỗ trợ triển điểm từ tệp *. txt. Lưu ý dạng văn bản bao gồm: cột số tự điểm mia, cột tọa độ X, cột tọa độ Y, cột độ cao, khoảng cách ở giữa các cột có thể là khoảng trống hoặc có thể là dấu tab, dấu chấm ….

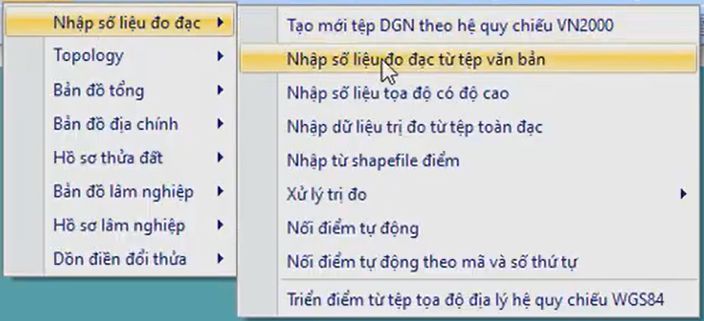

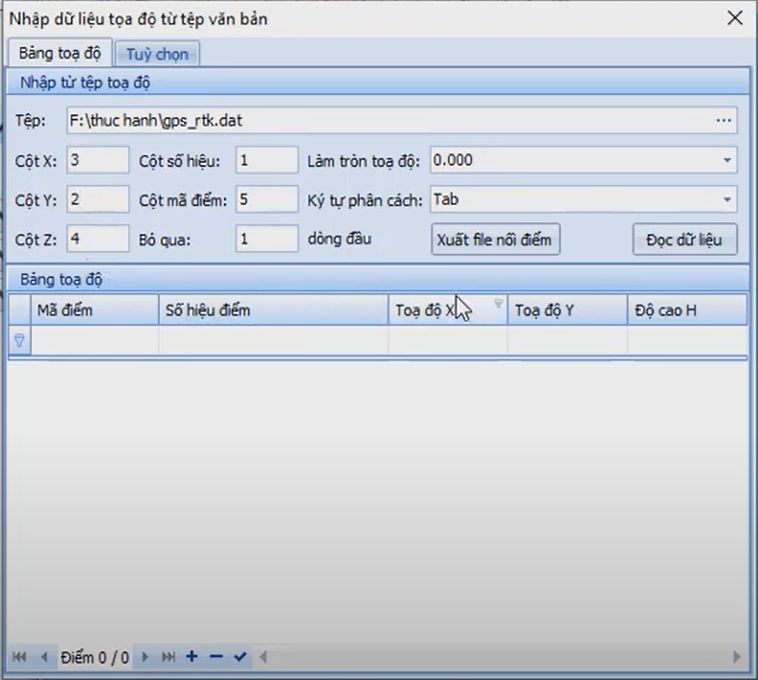

Các bước thực hiện:

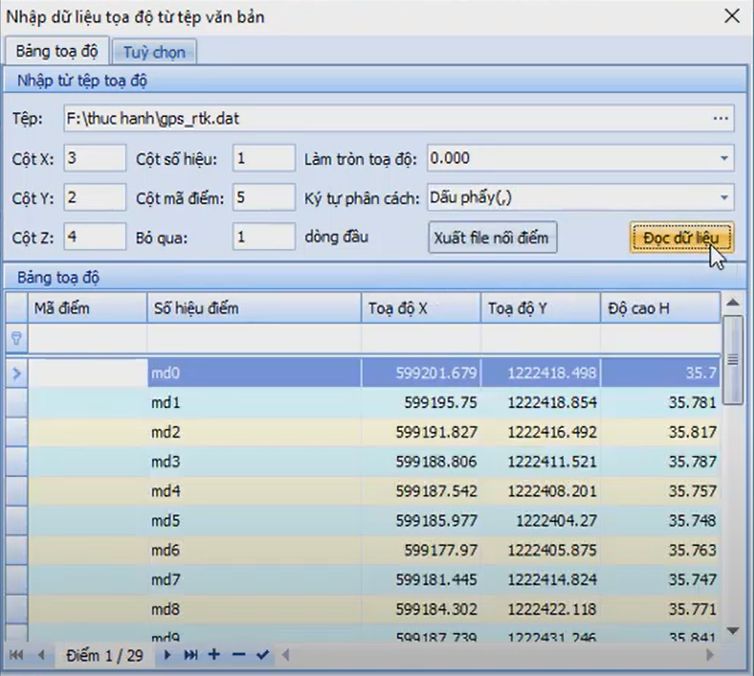

Kết quả “Triển điểm thành công”

Kết quả khi triển điểm.

. Từ File *. ASC

Sau khi trút và xử lý số liệu từ máy toàn đạc điện tử ta có file ASC tiến hành phun điểm mia lên bản vẽ như sau:

Tùy vào file định dạng tệp KC ta chọn cho phù hợp

– TR SH X Y Z mã: file bao gồm số hiệu điểm mia, tọa độ X, tọa độ Y, độ cao, và mã code.

– TR SH X Y Z : file bao gồm số hiệu điểm mia, tọa độ X, tọa độ Y, độ cao

– TR SH X Y mã : file bao gồm số hiệu điểm mia, tọa độ X, tọa độ Y, mã code do người dùng đặt

– TR SH X Y : file bao gồm số hiệu điểm mia, tọa độ X, tọa độ Y

Góc trong tệp .ASC nếu góc là định dạng ví dụ: 38.52361111 9.759 90.000000

Thì ta chọn là Độ còn ví dụ góc ghi trong .ASC là 3121907 thì ta chọn kiểu Độ-Phút- Giây
